Как отрегулировать доводчик двери — инструкция

Регулировка доводчика двери требует серьезного внимания, периодическое ее проведение призвано обеспечить нормальное функционирование двери.

Это связано с тем, что данный узел эксплуатируется в условиях значительных нагрузок.

В эпоху, когда о таком достижении техники как доводчик еще не слышали для «автоматического» закрывания подъездной двери применялась обыкновенная металлическая пружина.

Жильцы содрогались при каждом хлопке, которым сопровождалось каждое движение небрежно отпущенной двери.

Но одна светлая голова додумалась заключить пружину в металлическую капсулу и при этом наполнить последнюю масляной жидкостью.

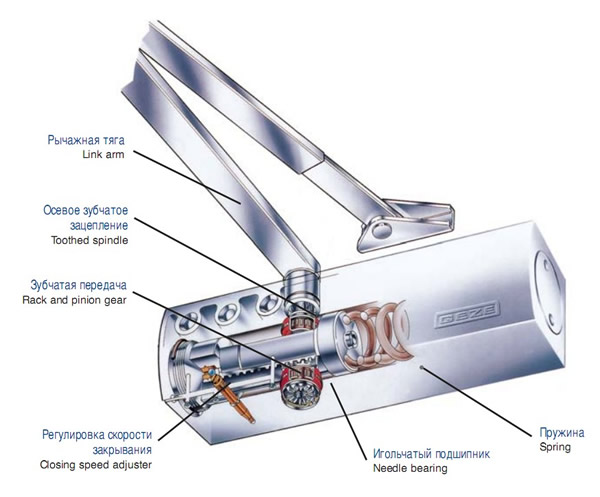

Дверной доводчик – это своего рода механический швейцар. Это устройство в автоматическом режиме закрывает открывшуюся дверь.

Доводчик двери нельзя рассматривать как излишнюю роскошь, благодаря его работе продлевается срок службы дверных петель и фурнитуры, так как они меньше изнашиваются.

Желательно укомплектование не только входные двери, но и те, которые имеют специальную систему контроля доступа.

Также рекомендуется устанавливать такой механизм на дверях обеспечивающих экстренную эвакуацию и противопожарную безопасность.

При всем существующем на сегодняшний день разнообразии в целом все доводчики можно разделить на четыре основные группы, которые отличаются между собой способом монтажа:

• верхние;
• накладные с поверхностным монтажом;
• скрытые (или рамные), монтаж выполняется в раму;
• напольные, монтируются в пол.

Выбор модели делается с учетом не только ширины, которую имеет дверное полотно, но и тяжести двери.

Чем больше эти показатели, тем мощнее должен быть доводчик, а тому, кто производит установку необходимо точно придерживаться рекомендаций, предписанных производителем изделия.

Во время изготовления очень тщательно рассчитывается момент закрывания или открывания створки, поэтому проявление излишней фантазии в вопросе монтажа, отклонение от инструкции отобразится на логике работы, а в конечном итоге выйти из строя.

Еще один фактор, влияющий на работоспособность доводчика двери – допустимый температурный диапазон. При смене сезонов в обязательном порядке регулируется скорость движения двери.

Фото и схемы:

Не исключением из правил являются устойчивые к изменениям температур устройства.

Особенно на работе сказываются перепады температур, которые имеют место снаружи и внутри здания.

Как известно, с повышением температуры вязкость масла — рабочей жидкости доводчика — уменьшается (разжижается), наоборот, при ее понижении масло становится густым.

Следовательно, в одних случаях дверь будет открываться слишком легко, а в других — с трудом. По этой причине в период крепких морозов доводчик не может сдвинуть с места подъездную дверь.

Распространенная привычка наших соотечественников прикладывать усилия при возникновении трудностей с закрыванием двери приводит к нежелательным последствиям.

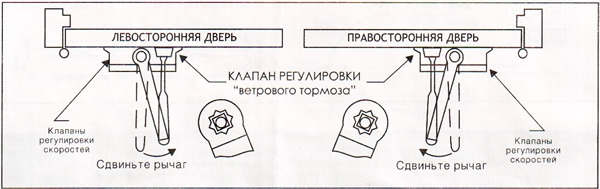

Схемы регулировки:

В результате небрежных действий сквозь поврежденные уплотнители просачивается охлажденное и вязкое масло.

Регулировка доводчика двери заключается в регулировках термозаслонки – устроенная особым образом система клапанов внутри доводчика.

Ее задача сводится в компенсации понижения или увеличения степени вязкости масла при изменении значения его температуры.

Неудивительно, что при таком режиме эксплуатации, когда резко меняется температура, нельзя рассчитывать на нормальное функционирование механизма, комфорт и безопасность жильцов дома или сотрудников офиса.

Поэтому регулировка доводчика двери должна выполняться не реже 2-4 раза в году.

При выборе качественного доводчика двери обращают внимание на тот момент, соответствует ли изделие европейскому стандарту EN 1154.

Надежность изделия подтверждается высокими требованиями данного стандарта.

Инструкция по регулировке доводчика

Как правильно отрегулировать доводчик двери, чтобы гарантировать его эффективную работу и долгий срок службы?

Если все сделать четко согласно рекомендациям, то дверь должна прикрываться очень плавно, без ненужных рывков.Частота проведения регулировки зависит от продолжительности периода эксплуатации.

Рассматриваемая ниже инструкция по регулировке доводчика двери касается механизмов с двумя скоростями движения, и крепятся в верхней части двери.

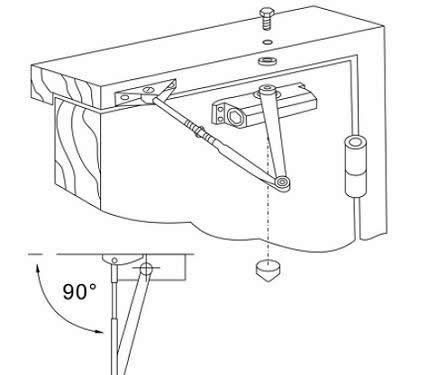

Пользуясь руководством и прилагаемым шаблоном, строго выдерживая все размеры, устанавливают доводчик. Регулируя длину рычага необходимо добиться того, чтобы дверь (если смотреть на нее со стороны петель) и рычаг образовали между собой прямой угол.

После этого убеждаются в надежности соединений, а также правильном монтаже доводчика, для чего дверь полностью открывают и отпускают.

Очень быстрое или, наоборот, медленное ее движение свидетельствуют о необходимости регулировки скорости.

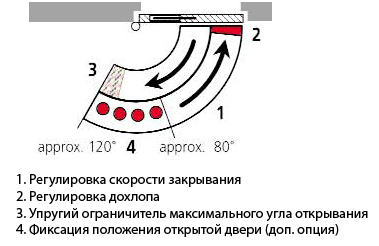

С этой целью пользуются винтами, обозначенными «1» и «2», которые находятся в торце доводчика. Первым регулируют движение двери в пределах значений углов 15-180 градусов.

Вторым винтом регулируется скорость, с которой должна закрываться дверь: для снижения скорости завинчивают, а для увеличения – отвинчивают. Ни в коем случае нельзя выкручивать полностью винты.

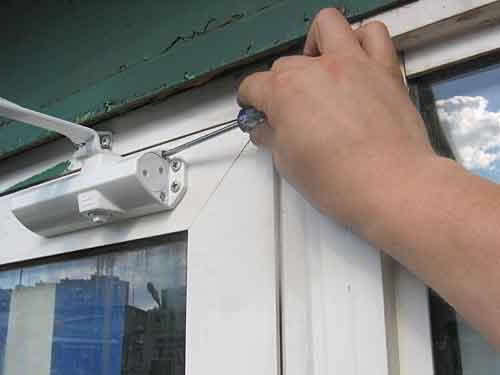

Таким образом, регулировка усилия дверного доводчика выполняется с помощью поочередного закручивания и отвинчивания каждого из винтов, добиваясь в конечном итоге плавного хода.

Советы по регулировке дверного доводчика

Советы, приводимые ниже, помогут ответить на вопрос о том, как отрегулировать доводчика двери, позволят наладить его работу своими силами.

• Большие отклонения скорости движения двери от нормы можно устранить путем поворота одного из регулировочных клапанов в соответствующем направлении, которое зависит от того медленно или быстро закрывается (открывается) дверь.
• Поворотом за (против) часовой стрелки второго регулировочного клапана увеличивают (уменьшают) так называемую скорость «дохлопа».
• Поворачивая в нужном направлении регулировочную гайку, корректируют степень натяжения пружины.
• Поворотом регулировочной гайки подстраивают клапан, отвечающий за угол распахивания двери. Благодаря этому клапану дверь открывается плавно, смягчается распахивание.
• Чтобы раскрытая на угол 90 градусов дверь, перед закрытием приостановилась на короткий промежуток времени, следует затянуть фиксатор. Отменить функцию фиксации, можно аккуратным закрыванием двери.

Перед тем, как отрегулировать дверной доводчик, приступая к осуществлению ремонта доводчика необходимо быть очень внимательным при манипуляциях с регулировочными клапанами, т.е. поворот от нулевого положения не должен превышать 2-х полных оборотов.

В противном случае могут сместиться клапана, произойти утечка масла и как результат – выход из строя всего механизма.

Не рекомендуется подталкивать дверь управляемую доводчиком, запрещается подпирать какими-либо другими предметами и цеплять массивные вещи.

Если правильно отрегулировать доводчик двери, то движения двери будут плавными на протяжении всего рабочего хода.

Не допускается присутствие разного рода ударов и толчков при переходах с 1-й на 2-ю регулировки, которые характеризуются очень разными скоростями.
