Как сделать раздвижные ворота своими руками?

Человеку мастеровитому сегодня по плечу практически все, начиная от люстры собственного дизайна и заканчивая летательным аппаратом уникальной конструкции.

Рынок предлагает любые составляющие, потому соорудить раздвижные ворота своими руками с отличной работоспособностью для мастера точно не составит особого труда.

Причем и сделать ворота на пульте дистанционного управления — также не проблема.

Если это вам действительно доставляет удовольствие, и цена готового изделия, и сроки изготовления вас не особо волнуют, то можно приступать к работе…

Нюанс в том, что сегодня купить раздвижные ворота в специализированных компаниях порой получается даже дешевле, чем сделать самостоятельно.

Безусловно, если в ближайших планах раздвижные ворота своими руками, то необходимо поговорить об их конструктивных особенностях, проверить хватит ли места для отъезжающего полотнища.

Также в обязательном порядке следует предусмотреть усиление фундамента для боковых столбов, ведь именно на них будет приходиться самая большая нагрузка.

Следующим важным моментом выступают кронштейны, а также высота их расположения.

Собственно по кронштейнам полотнище и будет откатываться в какую-либо сторону и чем толще оно будет, тем большую нагрузку будет нести верхний кронштейн и соответственно ролики.

Потому должна быть просчитана предельно допустимая нагрузка. Для эконом-варианта вполне допустимым и даже желаемым является установка механики, которая в дальнейшем может быть заменена автоматикой.

С какой целью это делается? Если возникнут какие-либо просчеты и перекосы, то они будут ликвидированы без вмешательства в электронную схему.

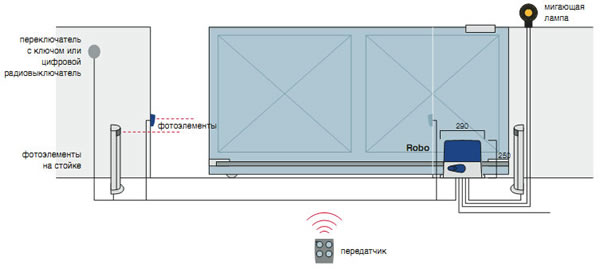

Устройство раздвижных ворот

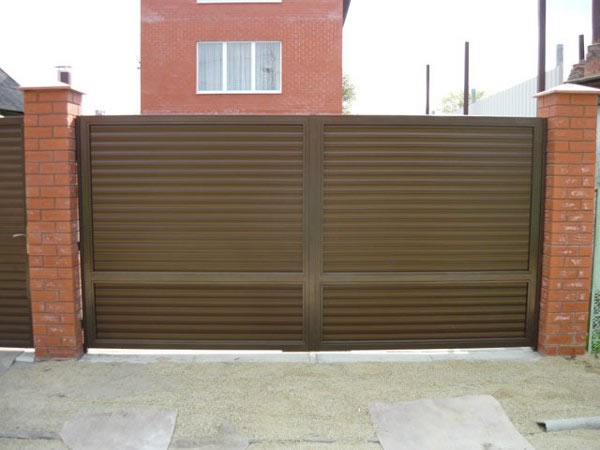

В принципе, конструкция раздвижных ворот может быть самой разной. Это могут быть, например, и раздвижные ворота своими руками рулонные.

Подобная конструкция предполагает сворачивание ворот в рулон на особый несущий вал вверх или в сторону.

Плюс такого устройства в том, что необходимое для самого механизма пространство является минимальным.

Конструкционное полотнище в данном случае представлено алюминиевым профилем, который заполняется пенным наполнителем (имеются и варианты профиля экструдированного).

В данном случае отдельные ламели из алюминия очень плотно прилегают друг к другу, а управление воротами может быть и посредством пружинно-инерционного механизма, и карданного привода, и электропривода.

Могут быть ворота и откатными. В данном случае необходимым является место для отката. Заметим, что откатные ворота характеризуются значимо большим количеством достоинств, чем недостатков.

Главным из них является то, что у консольных откатных аналогов нет направляющих ни вверху, ни внизу проема, что позволяет проезд любой высоты автотранспорта.

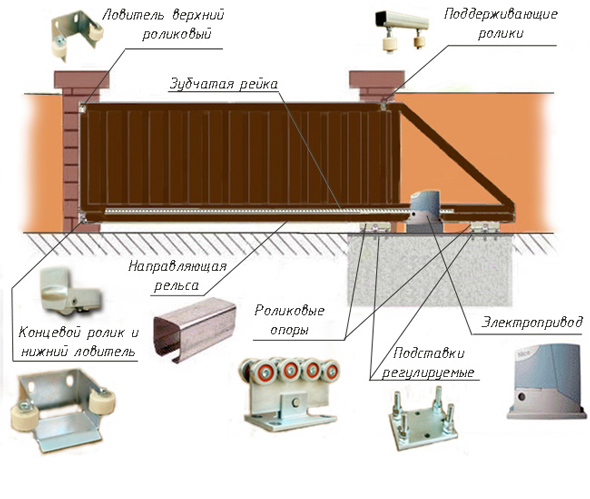

Откатные ворота работают на жесткой направляющей, которая приварена к раме раздвижных ворот. Рельс-направляющая передвигается по кареткам — роликовым тележкам, которые жестко закреплены на фундаменте из бетона для откатных ворот.

Отметим, что ролики откатных ворот содержат лишь закрытые подшипники качения. Особенность роликовых тележек в том, что они «ходят» внутри направляющей и это защищает их от осадков и значимо продлевает срок эксплуатации.

Подобная конструкция ворот отличается практичностью, надежностью, удобством и долговечностью. На нее легко устанавливается автоматика, и она практически не требует какого либо особого ухода, а также обслуживания.

Приступаем к изготовлению

Планируя соорудить автоматические раздвижные ворота своими руками, следует начинать со схемы, а лучше с чертежа. Безусловно, не лишним в данном случае будет поиск и просмотр подобной документации в сети.

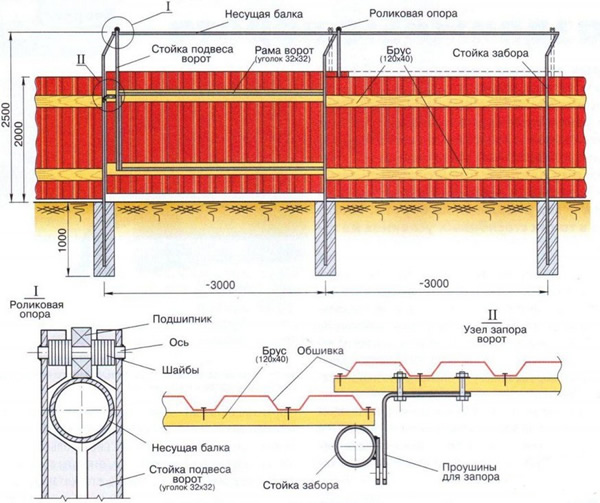

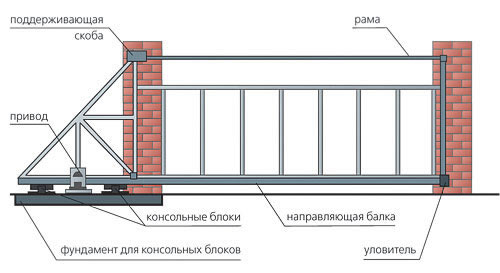

Предлагаем Вам взглянуть на данные чертежи и схемы:

Заметим, чертежи раздвижных ворот в Интернет представлены действительно широко. А самая простая схема после такого просмотра возникнет в вашем воображении, а затем и на бумаге сама собой, а оттуда и до чертежа, и до установки раздвижных ворот уже рукой подать.

Установка раздвижных ворот

Далее мы докажем, что установка раздвижных ворот своими руками дело вовсе не сложное. В первую очередь, устанавливаются опорные столбы. Это может быть и стальная труба, и швеллер, и дубовый брус, и кирпичный или бетонный столб.

Основной нюанс состоит в том, что бетонировать данный столб нужно на глубину не менее одного метра (конкретно на глубину промерзания грунта).

Уточним, что застывать бетон, для достижения необходимой прочности должен около недели.

Если выбраны кирпичные столбы, то желательно предусмотреть закладные по 3 на каждом столбе, располагать которые следует на расстоянии 10 см от края проема. Наилучший размер для закладной – 50 на 50 мм. Последняя должна быть с кирпичом заподлицо.

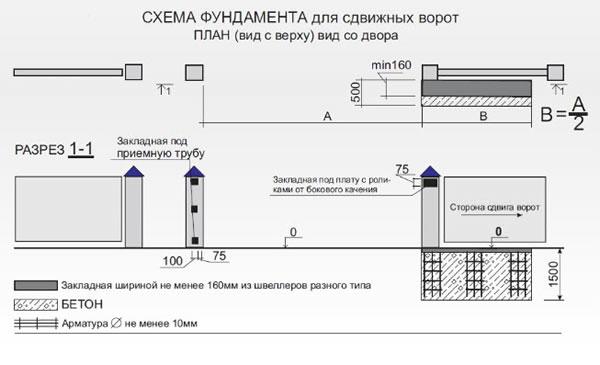

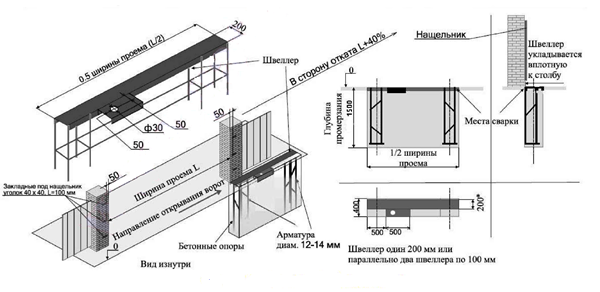

Далее заливают фундамент. Роем яму длиной в половину от ширины проема ворот, глубиной 1,5 м, шириной 0,4 мм, устанавливаем швеллер вниз полками, заливаем яму бетоном.

Швеллер уложен должен быть по уровню с дорогой и в результате должна получиться ровная металлическая площадка, к которой и будут привариваться роликовые каретки.

Далее, монтаж раздвижных ворот предполагает сварку рамы из того, что имеется в наличии. Чаще всего используются трубы и специализированный омега-профиль.

Не обойтись и без обрешетки, которая обеспечит жесткость конструкции и послужит креплением для досок, профнастила, сайдинга, металла и т.п.

После того, как фундамент выстоится, можно приступать к процессу монтажа.

Выставляются ролики для ворот, разводим их максимально, накатываем раму ворот на каретки, выставляем откатные ворота по уровню и прихватываем тележки (роликовые) к швеллеру сваркой.

Далее приваривают поддерживающие верхние ролики, вставляют концевой ролик, приваривают уловители (верхний и нижний).

При этом обязательно накатной ролик должен накатывать на нижний уловитель и тем самым разгружать ворота.

Такие самодельные ворота обойдутся в разы дешевле по сравнению с заказом в специализированной фирме.
