Столбчатый фундамент своими руками — делаем правильно

stolbchatii-fundament-svoimi-rykami

Возведение столбчатого фундамента своими руками приобретает все большую популярность, поэтому сегодня мы с вами разберемся — в каких случаях стоит его использовать и как его правильно закладывать.

Даже самое небольшое здание невозможно построить без использования надежного, крепкого фундамента.

Причем именно от того, насколько качественно и грамотно он будет спроектирован и заложен — будет зависеть срок полезной эксплуатации всей постройки.

Сегодня, специалисты различают несколько разных типов фундаментов.

Причем едва ли не самым простым и доступным среди их всех считается именно данный вид фундамента.

Итак, мы вплотную подобрались к вопросу — как сделать столбчатый фундамент? Для начала, давайте рассмотрим основной принцип построения этой конструкции.

По сути, любой столбчатый фундамент состоит из определенного количества столбов.

Причем, последние — обязательно должны располагаться по углам будущего здания, а также под венцами сруба, тяжелыми несущими балками, простенками.

В общем, они должны как бы поддерживать все те места дома, на которые приходится самая большая нагрузка.

Наиболее уместным считается сооружение столбчатого фундамента для не слишком тяжелых зданий без подвала.

Стоит отметить, что для формирования столбчатого фундамента могут использоваться самые разные материалы – трубы, кирпичи, камни и даже дерево.

В последнем случае, к примеру, принято использовать обрезки сосновых или же дубовых бревен с диаметром от 18 до 25 сантиметров.

Виды столбчатых фундаментов

Современные профессиональные строители выделяют несколько различных видов данного типа фундаментов.

Один из них — столбчато ростверковый фундамент, с которым мы познакомим вас ближе прямо сейчас.

Столбчато-ростверковый

Столбчатый фундамент с ростверком своими руками сооружается таким образом, чтобы все столбы работали совместно, в виде единой опоры, не опрокидываясь.

По сути, ростверк представляет собой своеобразную подошву, которая передает с наземной части основную нагрузку от здания на грунт.

Стоит обратить особое внимание на то, что ростверк сооружается только в том случае, если речь идет о деревянном доме, ведь иначе эту задачу на себя берет нижний венец.

Фото и схемы:

Столбчатый фундамент для бани

Фундамент для бани своими руками

Фундамент бани своими руками

Ростверк может использоваться, как в сборных, так и в монолитных фундаментах.

Довольно часто, незаглубленный фундамент обустраивают именно с применением ростверка.

При этом, последний будет представлять собой плиты или балки, расположенные в верхней части конструкции и объединенные между собой столбами, выступающими опорой для возводящегося здания.

Специалисты выделяют низкий, а также высокий ростверк. Последний — делается намного выше грунтового уровня, а первый – находится под землей.

И в том, и в ином случае, удается значительно снизить нагрузку на столбчатый фундамент, то есть — придать этой конструкции большую прочность и надежность.

Для формирования ростверка используется чаще всего бетон и железобетон. Несколько реже, но все же применяются — металл, а также древесина.

Столбчато-ленточный

Вы задумали возвести столбчато ленточный фундамент своими руками? Тогда вы должны знать о том, что этот вид основания, как правило, возводится с использованием ТИСЭ — технологии.

Напомним, что она подразумевает использование особых фундаментных буров.

При помощи упомянутого бура в земле проделывают специальную скважину. Сначала в ней располагают арматуру, а затем заливают бетон.

В итоге — выходит столб с большой несущей способностью, которая может достигать даже 15 тонн.

Сооруженный по описанной выше технологии фундамент как раз и принято именовать столбчато-ленточным.

А все потому, что расчет такого фундамента по ТИСЭ очень схож с тем, как происходит расчет ленточного фундамента.

По сути же, в итоге, получается некий фундамент-симбиоз ленточного и столбчатого оснований.

Фото и схемы:

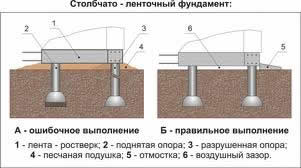

Заглубленный фундамент

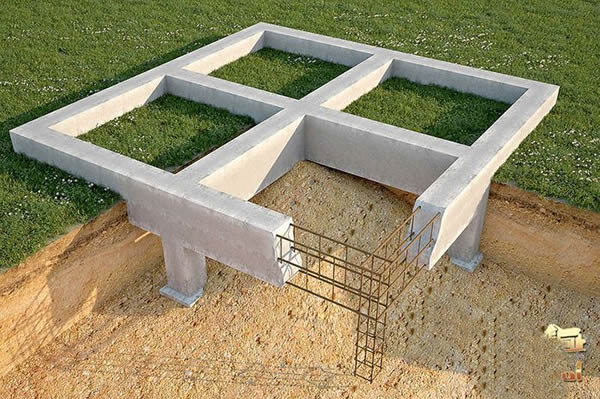

Ленточный фундамент

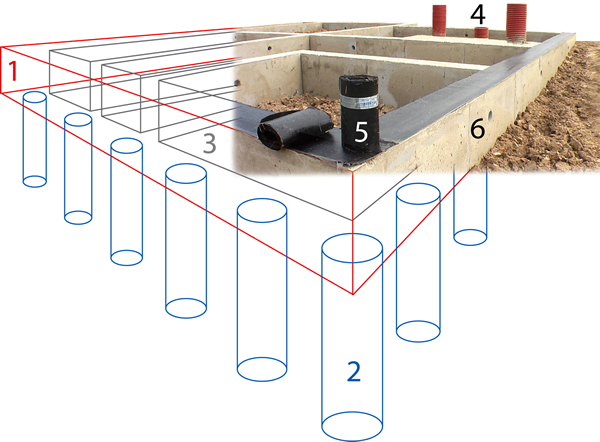

Столбчато-ленточный фундамент

Мы уже упоминали выше, что возведение фундамента этого вида начинается с бурения вертикальных скважин. При этом, скважины должны отличаться глубиной, не меньше, чем +15 сантиметров от уровня промерзания почвы (ниже этого уровня).

Для создания скважин используется специальный инструмент – бур.

Специалисты отмечают, что для того, чтобы пробурить скважину на различных тяжелых почвах потребуется ничуть не меньше времени, чем полтора часа.

Кроме того, понадобится еще не менее 30 минут для того, чтобы расширить плугом нижнюю часть цилиндрической ямы.

После выполнения всех описанных выше операций — скважину нужно будет залить бетоном (предварительно установив армирующий каркас) примерно на треть.

Потом, необходимо будет вставить толевую рубашку для того, чтобы достичь более крепкого сцепления арматуры с бетоном. По прошествии некоторого количества времени, скважину можно будет залить бетоном целиком.

В итоге — вы получите столб, который способен вынести нагрузку порядка 15 тонн и которому не страшны даже самые сильные морозы.

На следующем — завершающем этапе, необходимо будет создать ленту ростверка. Ее также нужно будет армировать и закрепить в 15 сантиметрах над грунтом.

Опорно-столбчатый

Опорно столбчатый фундамент своими руками возводить будет уместно в том случае, если вы планируете постройку деревянного дома без подвала.

Особенно часто этот вид столбчатого фундамента используется для возведения бань и бытовок – а все из-за незамысловатости и адекватной цены.

Так, стоимость опорно-столбчатого фундамента на порядок дешевле, чем цена всех иных основ этого типа.

В процессе возведения столбчатого фундамента для зданий из сруба, чаще всего — используются готовые бетонные блоки.

Что касается количества подобных опор, то оно будет определяться размерами здания, особенностями его проекта.

Фото и схемы:

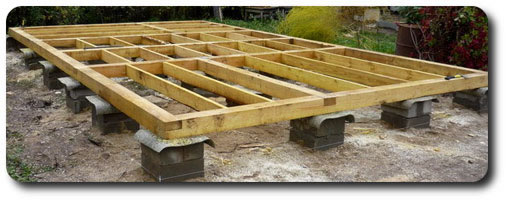

Опорно-столбчатый фундамент своими руками

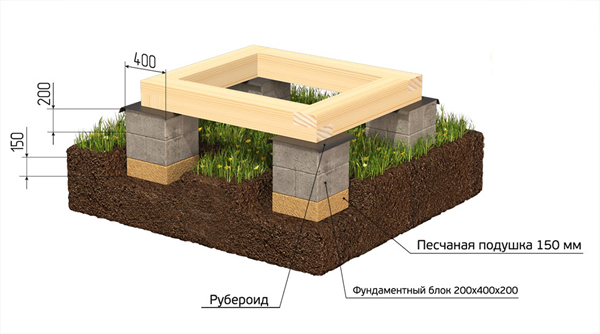

Опорно - столбчатый фундамент

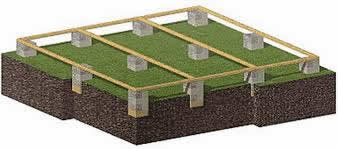

Столбчатый фундамент

Кроме обязательной установки столбов по углам будущего здания, а также под пересечениями стен и тяжелыми простенками, очень важно, при сооружении фундамента этого типа — размещение столбов по периметру с расстоянием в 1,5-2 метра.

Если речь идет о создании столбчатого фундамента под баню, то здесь очень важно возведение его на песчаной подсыпке.

В таком случае, первые балки вкапываются в грунт, а затем — на них сверку укладываются следующие блоки, необходимые для набора требуемой высоты.

Таким же способом возводится фундамент и для деревянных домов, тогда как для сооружений из кирпича — чаще используется столбчато-ленточный тип фундамента или фундамент с ростверком.

Монолитный

Монолитный столбчатый фундамент представляет собой бесшовную подошву, выполненную из армированного бетона.

Фото и схемы:

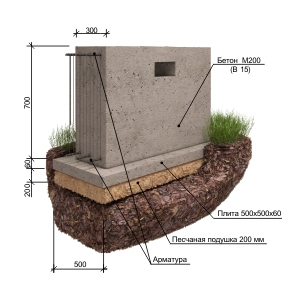

Монолитный фундамент

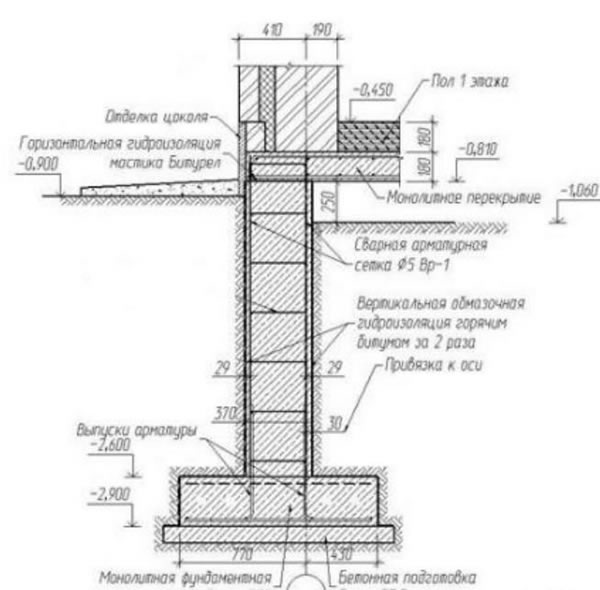

Ленточно - монолитный фундамент

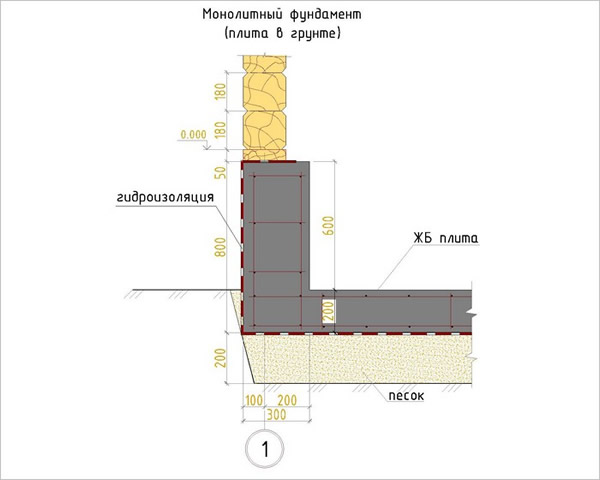

Монолитный фундамент. Чертеж

Этот вид столбчатого фундамента выгодно отличается от всех остальных своим высоким запасом прочности.

Мелкозаглубленный

Мелкозаглубленный столбчатый фундамент характеризуется тем, что в процессе его обустройства — столбы опускаются на глубину 40-70 сантиметров в грунт.

Фото и схемы:

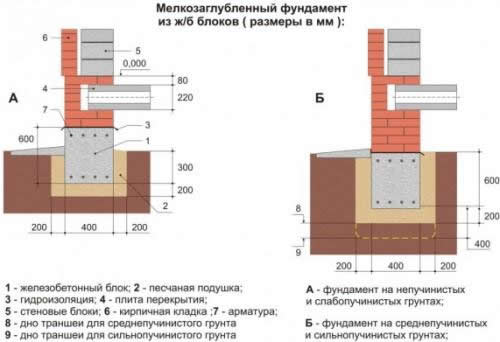

Мелкозаглубленный ленточный фундамент

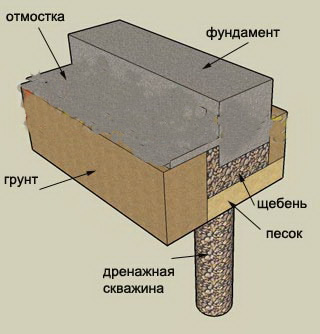

Мелкозаглубленный фундамент своими руками

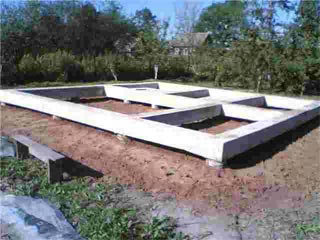

Мелкозаглубленный фундамент

Фундамент такого типа обычно используется в процессе работы на участках с песчаной или же скалистой почвой.

Материалы для постройки фундамента

Для постройки столбчатого фундамента используются самые различные материалы, начиная от дерева и заканчивая трубами.

О самых часто применяемых из них, а также особенностях их использования – далее.

Блоки

Столбчатый фундамент из блоков может быть использован в том случае, когда необходимо сооружение достойного основания для бани, бытовки, деревянного дома или иной постройки подобного типа.

Кстати, стоит отметить, что возведение столбчатого фундамента из этого материала будет по силам даже тем людям, которые до сих пор со строительством близко не сталкивались.

Из блоков можно соорудить опорно-столбчатые, монолитные, а также сборные столбчатые фундаменты.

Сам по себе, этот материал очень прост в использовании – его укладка будет происходить подобно кирпичной кладке.

Для сооружения столбчатого фундамента из бетонных блоков, применяется традиционная схема, предусматривающая проведение всех необходимых подготовительных мероприятий, сооружение дренажной подушки, а также выполнение гидроизоляционных работ.

Затем, происходит установка гидропрокладки.

Для того, чтобы достичь максимального эффекта, при создании столбчатого фундамента — блоки стоит крепить сильным, вязким раствором.

Ни в коем случае не стоит разбавлять имеющийся у вас раствор водой.

Дабы повысить прочность фундамента, каждый шов в вашей кладке обязательно нужно промазать раствором.

Также — не забудьте, что вам потребуется оштукатурить поверхность блоков.

В завершении, еще раз отметим, что столбчатый фундамент из блоков является идеальным вариантом для сооружения основы для беседок, бань, каркасных домов и других деревянных построек.

Асбестовые трубы

Столбчатый фундамент из асбестовых труб своими руками также можно создать довольно легко.

Кроме простоты процесса обустройства, этот тип фундамента также выгодно отличается высокой доступностью в ценовом плане.

Первое, что нужно знать о сооружении фундамента из упомянутых материалов — это то, что здесь будет использоваться несъемная опалубка, то есть стальные, или же асбестовые трубы подходящего диаметра.

В случае, если речь идет о сооружении фундамента на ровном участке для одноэтажного дома с чердаком, то стоит использовать именно асбестовые трубы с диаметром в 20 сантиметров.

В иных ситуациях — уместно применять трубы большего диаметра.

Первый этап возведения столбчатого фундамента из труб предусматривает выкапывание в земле цилиндрических отверстий. Затем, в эти самые отверстия нужно будет вставить асбестовые трубы и каркас из арматуры.

Затем, трубы на треть нужно будет наполнить раствором для того, чтобы сформировать здесь так называемую гидроподушку.

Время от времени, трубы нужно подвергать гидропрессованию, доливая в них раствор до тех пор, пока он не достигнет нулевой отметки.

По завершению приведенных выше работ, нужно будет уплотнить формы землей.

В этом как раз и заключается главное отличие в возведении труб именно из этого материала, поскольку все последующие работы (гидроизоляция, набор прочности, оштукатуривание и утепление) аналогичны тем, которые выполняются при сооружении бетона из иных материалов.

При возведении столбчатого фундамента из труб, стоит особенное внимание уделить гидроизоляции – в данном случае это очень важно.

Все дело в том, что трубы отличаются свойством достаточно долго удерживать влагу, которая попала в них.

Для того, чтобы итоговая конструкция получилась более прочной, производить вибропрессование необходимо через каждые 15-20 сантиметров раствора.

И последний важный момент – не стоит на протяжении долгого времени оставлять трубы без нагрузки.

В противном случае, они могут подняться из грунта и, тогда, вместо ровных рядов получится неоднородная платформа для будущего строения.

Кирпич

В том случае, если у вас остался кирпич от строительства гаража или же загородного дома, то вы вполне можете использовать его для того, чтобы обустроить фундамент.

Правда, нужно заметить, что для того, чтобы сооружать столбчатый фундамент из кирпича подойдет далеко не любой подобный материал.

Если говорить об обоснованности использования этого материала для возведения столбчатого фундамента, то с экономической точки зрения — подобное решение весьма выгодно.

Фундамент из кирпича оказывается куда более дешевым, чем фундамент из железобетонных блоков или же монолитного бетона.

Как мы уже упоминали выше — подойдет далеко не каждый кирпич. К примеру, применение для этих целей силикатного или же пустотелого кирпича — категорически противопоказано.

Что же касается кирпича, который лучше всех подойдет для таких работ — это обожженный красный полнотелый. Такой кирпич выгодно отличается своей высокой прочностью. Кроме того, он выделяется и слабой влагопроницаемостью.

При верной организации гидроизоляции, фундамент созданный из подобного строительного материала, сможет успешно прослужить своему владельцу несколько десятилетий без ухудшения эксплуатационных качеств и свойств.

Выбирая подходящий полнотелый керамический кирпич для возведения столбчатого фундамента, особенное внимание стоит обратить на такой параметр, как морозостойкость.

Напомним, что морозостойкость показывает, сколько циклов оттаивания и промерзания способен выдержать этот материал.

На деле, чем больше будет этот параметр у выбранного кирпича, тем дольше он вам прослужит без каких-либо повреждений.

Простой пример — кирпич с показателем морозостойкости в 35, гарантировано прослужит порядка 35 лет, и т.д.

Если вы сооружаете кирпичный фундамент под легкую баню, то здесь вполне достаточно будет кирпича М-100. Эта маркировка обозначает, что несущая способность изделия представлена 100 килограммами на 1 квадратный сантиметр.

Для строительства можно смело выбирать кирпич стандартных размеров – 120 на 65 на 250 миллиметров.

Возводить столбчатый фундамент из кирпича нужно в несколько этапов.

Первый этап предполагает необходимость выкопать под каждый столбик яму, размерами — метр на метр, под необходимую глубину (здесь все определяется грунтовыми условиями).

Когда яма будет готова, ее дно нужно будет засыпать песком (с уплотнением). Также необходимо будет использовать рубероид, чтобы защитить кирпич от влаги, проникающей из-под песчаного основания.

На нем как раз и нужно будет начинать возводить кирпичный столбик.Столбики в два кирпича, размерами в 510 на 510 миллиметров, нужно устанавливать в местах пересечения стен, а также в углах будущей постройки.

Для остальных мест вполне подойдут и столбики в полтора кирпича, то есть в 380 на 380 миллиметров. Столбики в полтора кирпича устанавливать нужно на расстоянии в 1,5-2 метра друг от друга.

Для того, чтобы обеспечить готовому фундаменту этого типа большую прочность, можно через каждые 3-4 ряда кладки прокладывать армирующую сетку.

Готовые столбики должны быть выведены из земли на 15-20 сантиметров и покрыты гидроизоляцией.

Эту самую гидроизоляцию, в данном случае, можно выполнить при помощи горячего битума.

Кроме того, сверху каждый столбик нужно будет покрыть рубероидом и только после этого — можно будет начинать возведение над столбами будущего здания.

Расчет фундамента

Расчет столбчатого фундамента под колонну проще всего будет провести с использованием специальной компьютерной программы, которые можно найти в интернете.

Однако, для того, чтобы произвести подобный расчет, вам необходимо будет предварительно произвести определенные измерения.

Так, вам потребуется определить глубину, на которую будет заложен фундамент и его армирование.

Производить работы без этого показателя – невозможно.

Схемы и чертежи:

Столбчатый фундамент самостоятельно

Столбчатый фундамент. Виды

Фундамент для бани

Кроме того, важно будет понять, на какой именно поверхности будет возводиться дом – имеет ли участок уклон и если да, то в какую сторону.

Это все, что вам потребуется для того, чтобы программа автоматически выполнила расчет столбчатого фундамента.

В том случае, если необходимое количество и высоту столбов для фундамента вы решили рассчитать своими силами, то первое, что вам стоит рассчитать, это несущую способность таких конструкций на вашем участке.

В процессе выполнения таких расчетов, обязательно нужно будет учесть тип почвы. Затем, нужно будет произвести общий расчет здания на грунт (само собой, что учитывается здесь и вес фундамента).

И последний момент – проверить, допустимой ли является та нагрузка, которую вы определили для вашего участка.

Приступаем к строительству

А теперь давайте поговорим о том, как происходит устройство столбчатого фундамента своими руками.

Ниже мы приведем схему строительства железобетонного монолитного столбчатого фундамента с ростверком – он подходит для «хороших типов грунтов».

Если же, к примеру, нужно возвести столбчатый фундамент на пучинистых грунтах, то здесь потребуется сооружение специальных тумб, которые приходились бы на отметку ниже уровня грунтовых вод.

Строительство фундамента необходимо начать с разметки. Само собой, что для этого стоит использовать предварительно подготовленные чертежи столбчатого фундамента.

Теперь можно приступать к землеройным работам. Для того чтобы вырыть большие ямы используется спецтехника – экскаваторы. А вот более мелкие ямы вырыть можно и ручным инструментом.

Опалубка для столбчатого фундамента при глубине менее 1 метра вам не потребуется. А вот при глубине больше 1 метра необходимо будет сооружение дополнительных стен под бетонирование.

Учитывая это, ямы сразу же нужно копать с откосом, чтобы можно было расположить распорки и опалубку.

Также, при сооружении глубоких ям, нужно использовать песчаную подушку.

Если необходимо, устанавливаем опалубку с толщиной в 3-4 сантиметра. Уровень опалубки должен быть немного выше, чем уровень заливки бетона.

Кстати, если в виде опалубки вы будете использовать трубы с диаметром более 10 сантиметров, то их можно будет оставить в земле вместе с фундаментом.

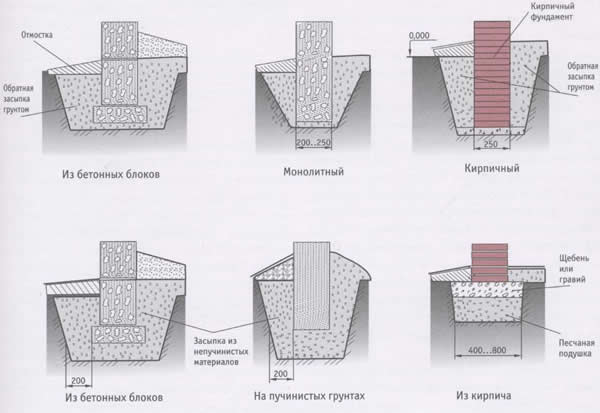

Виды материалов

Теперь можно выполнить армирование столбчатого фундамента в продольном направлении с диаметром в 10-14 миллиметров. Для того, чтобы повысить жесткость арматуры можно применять перемычки с шагом в 20 миллиметров.

Убедитесь в том, что стержни арматуры выше верхнего уровня фундамента на 10-20 сантиметров – это нужно, чтоб связать каркас с ростверком.

Далее — последовательно выполняется: послойная заливка бетона, снятие опалубки, возведение ростверка, а затем выполняется гидроизоляция столбчатого фундамента.
