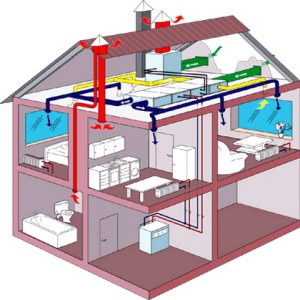

Приточно вытяжная вентиляция своими руками

Приточно вытяжная вентиляция своими руками

Итак, что такое приточно вытяжная вентиляция, и какая функция такой системы.

Функция проста – обеспечивается обмен воздухом внутри помещения с окружающей средой.

Вы ведь знаете, что если своевременно не проветривать помещение, то порой воздух «застаивается», после чего человеку попросту тяжело дышать.

Да и сам запах внутри дома образовывается – не из приятных.

Вот такой недостаток помещения и предназначена устранить приточно вытяжные системы вентиляции.

Что представляет из себя такая система?

Специальный набор труб, через которые и проходит обмен воздухом, а также нагреватель (охладитель), «обеззараживатель».

Вот и все.

Такие системы можно даже самостоятельно монтировать из «подручных» средств, можно приобретать уже готовые наборы — каждый решает самостоятельно.

Но самое главное – это расчет притока и оттока воздуха из помещения.

Для того, чтобы рассчитать правильные параметры, необходимо знать примерный объем своего помещения. А также производительность системы вентиляции.

Из каких подручных средств монтируется приточно вытяжная вентиляция своими руками? Вам потребуются трубные коммуникации, а также несколько вентиляторов.

Обеззараживание воздуха проводится по желанию и не является обязательным.

Как она работает?

Принцип работы приточно вытяжной вентиляции довольно-таки простой. По дому разводятся воздуховоды, по которым и поступает свежий воздух из окружающей среды.

Доставка свежего воздуха производится через конвектор, который устанавливается на улице.

Там же воздух обеззараживается и охлаждается, или нагревается — в зависимости от времени года, а также температуры внутри помещения.

В принципе, чаще всего этот параметр можно делать и регулируемый).

Каким образом происходит обеззараживание?

При помощи ультрафиолетовой лампы. Дополнительно воздух на входе может и фильтроваться через поролонный или сантониновый (точно такой же, как устанавливается в автомобилях) фильтр.

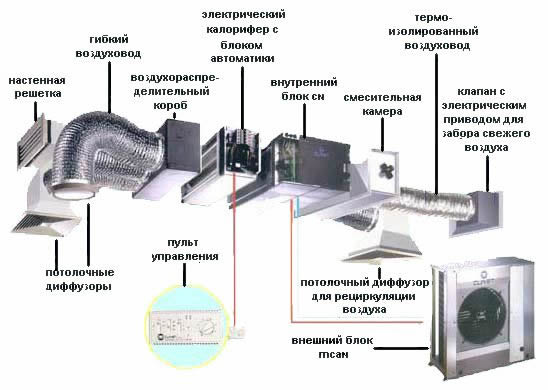

Части приточно вытяжной вентиляции

Составные части системы

Когда воздух поступает в помещение, он там создает давление, поэтому и принуждает старый воздух «уходить» через специальный воздуховоды.

Приточно вытяжная вентиляция в частном доме несколько отличается от той, которую предлагают в многоквартирных или многоэтажных домах.

В последних, чаще всего, одна единственная система монтируется на весь дом.

То есть, вентиляция является общей, хотя и не запрещается ее устанавливать индивидуально к каждому дому.

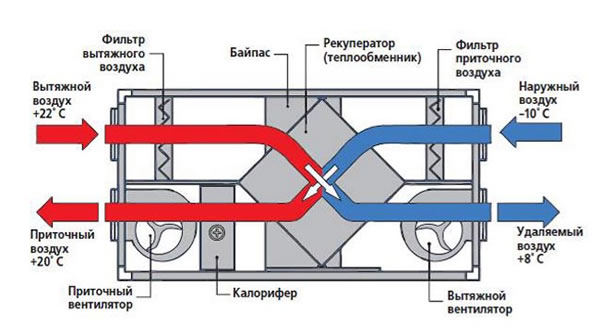

Схема движения воздуха

Схема движения воздуха

Но есть и так называемые естественные системы вентиляции, в которых приток и отток воздуха обеспечивается лишь физикой.

Естественная или принудительная?

Какая вентиляция является лучшей: естественной и принудительной, и чем отличается функциональность первой, от второго типа?

Сразу же стоит отметить, что лучшей и более современной является именно принудительная приточно вытяжная вентиляция. Почему?

Потому что совместно с ней можно выполнять обработку проницаемого вовнутрь помещения воздуха. А это и подогрев, охлаждение, очистка, обеззараживание, увлажнение, ионизация и так далее.

При естественной вентиляции, увы, такая обработка является практически невозможной без установки дополнительных устройств.

Как работает естественная приточно вытяжная вентиляция? Принцип ее работы построен полностью на законах физики и разницы давлений снаружи помещения, и внутри.

Именно разница давления и создает поток воздуха, который проникает вовнутрь помещения.

Стоит также отметить, что для создания дополнительного давления, чаще всего воздухопровод размещают именно с северной части здания – откуда чаще дует ветер.

Воздухоотвод же размещают в южной части дома, вверху стены. Вот и весь секрет!

Все приточно вытяжные системы вентиляции также условно можно разделить на частные и общие.

Не сложно догадаться, что последние устанавливаются в многоквартирных домах. Они, кстати, также бывают естественные и принудительные.

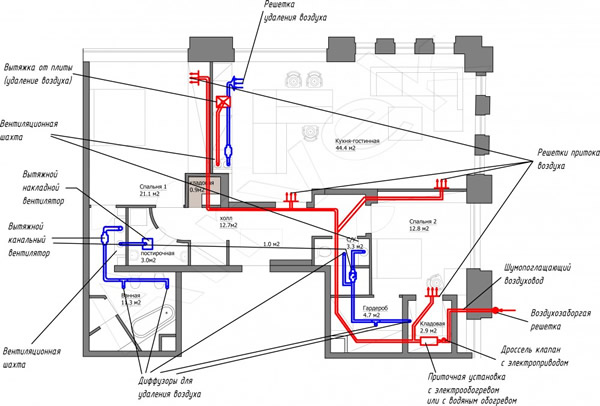

Чертеж системы воздухообмена

Чертеж системы воздухообмена

Принудительные – более современные, чаще устанавливаются непосредственно в новостройках.

Естественные монтировались еще в СССР, но имеют весьма малую производительность.

Общеобменная приточно вытяжная вентиляция объединяет между собой все квартиры.

При этом обеспечивается только отвод использованного воздуха. В квартирах, которые строились ближе к 90-м годам, обеспечивался и приток свежего воздуха, все по той же естественной схеме.

Принцип работы приточно вытяжной вентиляции такого типа – весьма простой. Воздухоотвод идет с нижнего этажа (а то и с подвала). Поднимаясь все выше, воздух забирается из квартир и сводится в один поток, который выводится на крыше.

Подача воздуха осуществляется таким же методом. Подается он через нижние этажи, поднимается по воздухопроводу, подаваясь во все квартиры.

Вот тут и обнаруживается первый и главный недостаток такой системы – верхние этажи получали минимальное количество свежего воздуха.

А первые – вполне достаточно. Для того, чтобы устранить этот недостаток, в некоторых многоквартирных домах монтировалось одновременно до 6 отдельных воздуховодов!

Но это дорого, не надежно, да и воздух при поступлении в квартиру – все равно нагревался частично. А летом это было просто невыносимо!

С рекуперацией тепла

После того, как люди массово начали устанавливать системы приточно вытяжной вентиляции, они столкнулись с одной существенной проблемой – в холодный сезон из помещения удалялось все тепло.

Поэтому, приходилось либо дополнительно обогревать помещение, либо придумывать дополнительные варианты обогрева.

Такое решение, как установка нагревателя воздуха, хоть и устраняла такой недостаток, но увеличивала счет за отопление практически в два раза.

Вот и получился тупик. Решение вскоре нашли – это приточно вытяжная вентиляция с рекуперацией.

Что такое рекуперация? Это система, позволяющая использовать тепло из помещения для обогрева того воздуха, который поступает в помещение.

На практике, это специальный ящик для фильтрации воздуха, со множеством радиаторов и лент внутри. Вот он – и забирает все тепло из помещения!

Устанавливается рекуператор на «выходе» воздуха из помещения. В летнее время, конечно же, его закольцовывают – воздух выходит из помещения, полностью минуя рекуператор.

Приточно вытяжная вентиляция с рекуперацией тепла позволяет не только использовать повторно тепло из помещения, но и снизить оплату за отопление в зимний сезон – до 50 процентов! Согласитесь, весьма впечатляющая цифра!

Плюс ко всему, установка такого оборудования делает ваш дом энергоэффективным, то есть, таковым, который отвечает современным нормам и требованиям к помещениям жилого назначения.

Стоит также отметить, что сам рекуператор не так уж и дорого стоит, чтобы отказываться от его использования.

В современных моделях, для того, чтобы использовать максимальное количество тепла, воздухоприток и воздухоотток монтируются в одном месте.

Таким образом, не следует задумываться даже о том, как обеспечить доставку тепла к месту «входа» воздуха с улицы.

С естественным побуждением

Как функционирует приточно вытяжная вентиляция с естественным побуждением? Уже само понятие дает осведомить, что поток воздуха в помещении создается без использования какого-нибудь механического воздействия.

Как уже писалось выше, используется лишь разница давления внутри и снаружи жилого помещения.

При этом, разумным вариантом будет разместить приточный воздуховод – с северной части дома, где чаще всего дует ветер. Кстати, именно на ветер следует обращать больше всего внимания!

Для того же, чтобы увеличить приток воздуха вовнутрь помещения, иногда ещё может использоваться специальный дефлектор.

Он примерно в 2-3 раза действительно увеличивает количество поступаемого вовнутрь помещения свежего воздуха. Отвод же воздуха делается в самой дальней комнате (от той, с которой начинается поступление в дом воздуха).

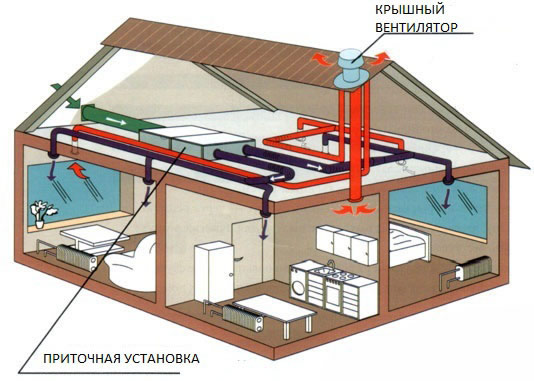

shema-doma

При этом, отвод размещается в верхней части комнаты (теплый воздух имеет свойство размещаться в потолочной части дома из-за температуры).

Стоит также отметить, что главным недостатком такой системы вентиляции воздуха является то, что воздух дополнительно не обогревается, а также его невозможно дополнительно обрабатывать.

Тем самым – создаются дополнительные сквозняки, в помещение может попадать воздух с пылью.

А если установить в трубопроводе дополнительно фильтр, то такое решение может значительно снизить производительность системы!

С механическим побуждением

Как функционирует приточно вытяжная вентиляция с механическим побуждением? Да точно так же, как и с естественным побуждением.

А отличие заключается только в наличии кулера или вентилятора, который стоит на входе воздуховода.

Вот он и забирает воздух снаружи, перемещая его вовнутрь помещения. А большая скорость воздушного потока позволяет его пути установить ультрафиолетовую лампу, нагреватель, дополнительный фильтр и другие дополнительные приспособления.

Механическая приточно вытяжная вентиляция также увеличивает скорость отвода использованного воздуха из помещения, при помощи того же вентилятора.

В среднем, такая система полностью меняет воздух в помещении за 2-3 часа, в зависимости от размеров самого помещения и размера вентиляторов.

Делаем своими руками

Приточно вытяжная вентиляция своими руками делается не сложно. Самое главное – рассчитать параметры, которыми она должна обладать.

Допустим, ваш дом имеет объем в 700 кубическим метров (условно), тогда подача воздуха, необходимая для нормальной циркуляции, должна быть в пределах 300-400 кубометров в час.

Такой параметр устанавливается диаметром труб для воздуховода, а также производительностью самих вентиляторов.

Учитывайте, что при установке дополнительных частей вентиляции, скорость потока и поступления воздуха в помещение будет несколько уменьшаться.

Схема приточно вытяжной вентиляции следующая – с северной части дома монтируется воздухозаборник с вентилятором (а можно и несколько).

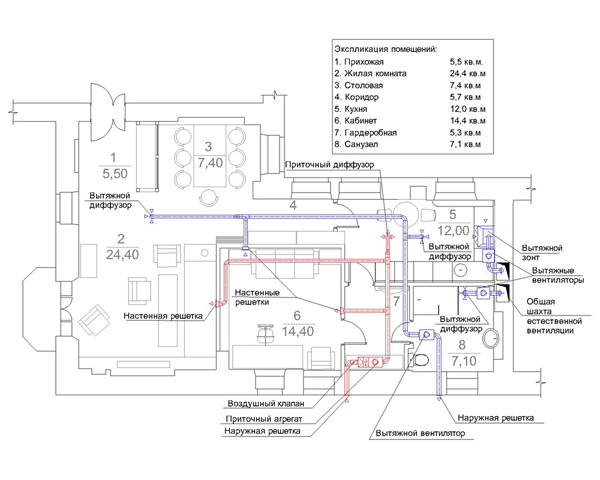

Устройство приточно-вытяжной вентиляции

Устройство системы

С центрального воздуховода делается отвод в каждую комнату отдельно.

Кстати, центральный воздуховод можно провести через «камеру», в которой и будет выполняться дополнительная обработка воздуха. В качестве такой камеры отлично сгодится и старый холодильник!

Летом – включайте его, зимой – выключайте, а взамен включайте нагреватель. Там же, в холодильнике, устанавливайте и ультрафиолетовую лампу. А вот фильтр рекомендуется устанавливать сразу же за вентиляторами!

Как сделать приточно вытяжную вентиляцию самостоятельно в квартире? В этом случае вам дополнительно поможет внешний кондиционер. Его ведь также можно подключить к общей вентиляции.

А для того, чтобы «ограничиться» от общей вентиляции – просто забивайте её поролоном или целлофаном.

Схема устройства приточно вытяжной вентиляции, в принципе, может и видоизменяться. Самое главное – правильно разместить подачу и забор воздуха из помещения.

Хорошая идея – сделать подачу снизу (по полу), а забор – сверху.

Как видите, приточно вытяжная вентиляция своими руками монтируется совсем не сложно.

И при этом вы сможете сэкономить на покупке «профессиональной» вентиляции (а это – порядка 10 тысяч рублей для помещения средних размеров). Не плохая экономия!

Проектирование и расчет

Расчет приточно вытяжной вентиляции производится по размерам вашего помещения. Объем внутренней части рассчитывается по следующей схеме: V=abc, где а, b, c – это размер комнаты.

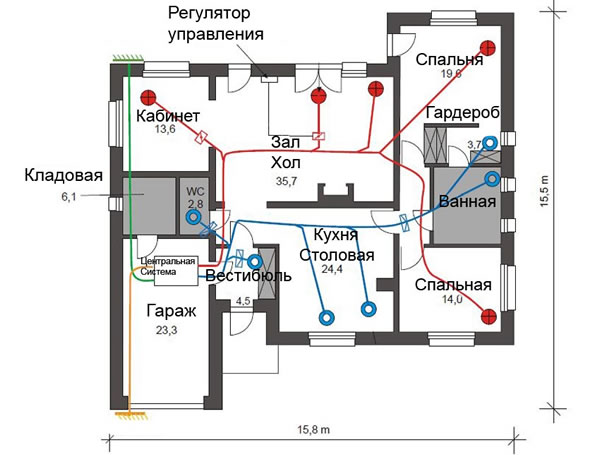

Проектирование системы

Проектирование системы

Сумму объема всех комнат суммируют. Воздуховод за 2-3 часа должен полностью менять весь воздух в помещении. Какая производительность вашей системы?

Узнается в технической документации вентиляторов.

Дополнительно у полученной производительности следует отнять 50 кубометров (снижается ток на подогреве, фильтровании, проходу по трубам).

Теперь, когда вы знаете, как рассчитать приточно вытяжную вентиляцию, вы можете произвести проектирование приточно вытяжной вентиляции.

Проект приточно вытяжной вентиляции также должен учитывать то, что в дальней комнате поток воздуха будет заметно медленней, чем во входной комнате (порядка на 12-18 процентов).

Осуществляем монтаж вентиляции

Монтаж приточно вытяжной вентиляции следует начинать с установки всех труб в доме.

После этого – устанавливается заборник воздуха с наружной части дома, рекуператор, дополнительное оборудование.

Установка приточно вытяжной вентиляции заканчивается монтированием вывода воздуха. Если помещение маленькое, то будет вполне достаточно и без труб вывести воздух из помещения.

В этом случае — такой ход устанавливается подальше от воздухозаборника.

Если устанавливается приточно вытяжная вентиляция своими руками, то желательно больше внимания уделить именно креплению труб.

Как оказывается на практике, когда запускается система, то давление в трубах может спровоцировать расхождение соединений, из-за которого в каждой комнате будет создаваться разный воздухоток.

Ремонт и обслуживание

По большей части, техническое обслуживание приточно вытяжной вентиляции заключается лишь в очистке фильтров и замене неисправных компонентов.

Расходы в соединениях легко устраняются герметиком или паяльником для труб.

В среднем, обслуживание приточно вытяжной вентиляции оценивается примерно в 2000 рублей в год (за исключением уплаты счета за электричество).

Не забывайте также своевременно выполнять смазку и ТО вентиляторов, заменять ультрафиолетовую лампу. Фильтр очистки воздуха, в среднем, служит не менее 8 месяцев.

Если монтируется приточно вытяжная вентиляция своими руками, то заранее позаботьтесь о том, чтобы можно было легко и быстро добраться до соединяющих частей воздуховода.

Это заметно упрощает любое техническое обслуживание вентиляционной системы в целом.

Ну а когда монтаж приточно вытяжной вентиляции осуществляется сторонней командой строителей, то самое главное – это проследить за тем, чтобы на всех соединениях проводилась проверка пропуска воздуха.

Это, в принципе, и является главной гарантией предоставления качественных услуг.

Цены на системы и услуги

Какова цена на приточно вытяжную вентиляцию?

Закупка все материалов и оборудования, примерно, обойдется вам в 2000 рублей на каждые 400 кубических метров вашего помещения.

Ну и плюс к этому – работы по установке вентиляционной системы. В среднем, такая работа оценивается в 4-6 тысяч рублей (для помещения среднего размера).

На самом же деле, намного дешевле купить приточно вытяжную вентиляцию и смонтировать всю систему самостоятельно. Благо – это не так уж и сложно выполняется.

И не забывайте, что у вас есть два варианта: использовать ПВХ трубы, или металлические (гофрированного типа).

Разницы, в принципе, между ними нет никакой, но ПВХ трубы обойдутся дешевле.
