Вибростол для производства тротуарной плитки

Вибростол для производства тротуарной плитки

Тротуарная плитка последнее время находит все большее применение в качестве замены традиционному асфальтному покрытию, особенно в купных городах.

Это связано с тем, что тротуар, вымощенный такой плиткой, имеет прекрасную устойчивость к любым условиям использования и достаточно прочен, что бы служить много лет, даже на оживленных городских улицах.

К тому же — покрытие тротуарной плиткой более экологично чем асфальт, не размягчается во время жары и не выделяет никаких вредных для человека химических соединений.

Укладка плитки происходит на песчаное основание, благодаря чему на поверхности такого тротуара не скапливаются лужи (вода стекает в межплиточные зазоры).

Ремонтировать плиточные тротуары значительно проще и дешевле.

Плитка является универсальным материалом, ее можно укладывать в любых конфигурациях. Благодаря простому процессу производства тротуарной плитке можно придать любую форму, фактуру и цвет.

Производство тротуарной плитки очень просто, для него потребуется цемент, пигмент, наполнитель (песок либо щебень) и пластификатор. Из этих компонентов готовится смесь для производства плитки.

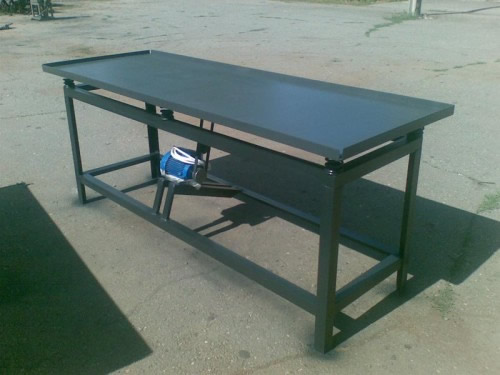

Фото вибростола

Вибростол

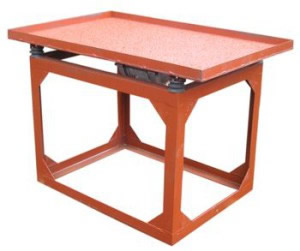

Вибростол для тротуарной плитки

Необходим так же минимальный набор оборудования, в который входят вибростолы, формы для плитки и бетоносмесители.

Важнейшим оборудованием, от которого будет зависеть скорость и качество изготовления является вибростол для производства тротуарной плитки.

Устройство и принцип работы

Вибростол состоит из верхней плиты, подвижно закрепленной на металлической станине. На станине располагается двигатель, который с помощью того или иного способа передачи приводит в движение верхнюю рабочую плиту засталяя ее вибрировать.

Верхняя плита начинает вибрировать, благодаря чему поучается производить качественный литьевой бетон и изделия из него.

Различают формовочный и распалубочный вибростолы. На формовочные столы устанавливают специальные формы для изготовления плитки, либо других бетонных изделий.

В эти формы заливается приготовленная бетонная смесь, затем на некоторое время включается вибродвигатель. Благодаря вибрации бетонная смесь оседает и уплотняется, из нее выходит практически весь воздух.

Именно благодаря отсутствию воздуха плитка получается монолитной, без внутренних пустот, что значительно увеличивает ее качество и прочность.

После того как процесс уплотнения завершился и воздух больше не выделяется на поверхность будущей плитки вибродвигатель отключается и формы снимаются со стола для затвердевания.

Сушатся и затвердевают изделия, изготовленные с помощью вибростола примерно 20-25 часов, в естественных условиях.

После окончания процесса затвердения формы с готовой плиткой устанавливают на расформовочный (распалубочный) вибростол. Такие столы с помощью вибрации помогают извлечь плитку, затвердевшую в форме быстро и без лишних повреждений.

Вибростолы для тротуарной плитки должны обеспечивать равномерность вибрации всей рабочей поверхности, а так же небольшую амплитуду колебаний. Иначе бетонный раствор «закипит» и вместо удаления воздуха, вы получите наоборот насыщение воздухом бетонной смеси.

Использование вибростолов для производства плитки дает огромные преимущества. Это не только большая прочность изделий, но и заметная экономия материалов, так как можно использовать более жесткие смеси с значительно меньшим количеством цемента без потерь в качестве изделий.

Именно вибростолы позволили быстро преобразить в лучшую сторону тротуары многих городов страны, значительно удешевив производство тротуарной плитки.

К тому же, купить вибростол для тротуарной плитки не составляет никаких проблем. Это оборудование относительно недорогое, для того что бы с ним работать нужно только два человека.

Поэтому любой желающий может с помощью него изготовить плитку самостоятельно и использовать для личных целей или даже продавать и зарабатывать неплохие деньги.

Делаем вибростол своими руками

Устройство вибростола достаточно не сложно, так что даже человек, не особо разбирающийся в технике, сможет изготовить это оборудование в домашних условиях.

В первую очередь потребуются чертежи вибростола для тротуарной плитки, которые легко можно найти в интернете. Затем, придерживаясь чертежа, изготавливаются собственно вибростол.

При этом нужно соблюдать несколько правил. Станина должна быть достаточно прочной и тяжелой, что бы не смещаться под действием вибродвигаетля. Так же необходимо прочно, но подвижно соединить рабочую поверхность вибростола и станину.

Двигатели на вибростолы, как серийные, так и самодельные устанавливаются электрические. Изготовление вибростола для тротуарной плитки не обойдется без покупки одного из таких двигателей.

Они самые надежные, экономичные и простые в использовании. Обычно устанавливают двигатели, питающиеся от 380В сети, но вполне подойдут и 220В, так как значительная мощность от них не требуется.

Если вы собираете вибростолы для тротуарной плитки своими руками, самым сложным является правильно расположить, а так же соединить с двигателем вал с дисбалансами, которые будут преобразовывать работу электродвигателя в вибрацию.

Как правило, их соединяют ременной передачей, на двигатель монтируют эксцентрики, которые позволяют регулировать силу вибрации. Сложность заключается и в правильном расположении дисбалансов, так что бы вся рабочая поверхность стола равномерно вибрировала с нужной амплитудой.

Важно надежно закрепить электродвигатель, чтобы он не подвергался воздействию вибрации, иначе — срок его службы значительно уменьшится.

Таким образом изготовить самодельный вибростол для тротуарной плитки, который обеспечит производство любых изделий из высококачественного бетона в домашних условиях совсем несложно.

Приложив немного усилий, вы сможете получить оборудование, которое позволит производить тротуарную плитку не только для собственных нужд, но и на продажу.

Производительность многих самодельных вибростолов может достигать 50-60 м2 плитки в сутки. Такого количества вполне хватит для ведения небольшого бизнеса по производству и продаже тротуарных плиток.
