Замер сопротивления контура заземления

Замер сопротивления контура заземления проводят после его монтажа с целью удостовериться, насколько качественно соединены между собой различные узлы.

Нет ли каких-либо отклонений от специальных технических норм, удачно ли выбраны материал и вариант для создания конструкции.

Согласно общепринятому определению, защитное заземление – это соединение с землей тех элементов электрооборудования, которые являются токопроводящими.

Но, вместе с тем, они не должны участвовать в передаче электрического тока.

При коротком замыкании заземление принимает на себя большой электрический ток.

Чтобы исключить опасную ситуацию заземляющий контур должен обладать как можно меньшим электрическим сопротивлением, для создания условий максимального уменьшения потенциала на заземленном элементе электрооборудования.

В течение короткого промежутка времени, в течение которого через заземление проходит электрический ток большого значения, срабатывает необходимое защитное устройство: предохранители, УЗО (устройство защитного отключения) или автоматический выключатель.

Вначале заземляющий контур проверяют визуальным способом, чтобы убедиться, хорошо ли завинчены болты, нет ли трещин в местах сварки.

Для определения на предмет надежности мест соединения сварочным методом можно слегка постучать по ним обычным молотком.

Замер сопротивления контура заземления является важной профилактической мерой, которая призвана выявить истинное состояние электрической установки.

Фото и схемы:

Его необходимо выполнять при наименьшей влажности окружающего воздуха или в сильный мороз, когда почва глубоко промерзла.

наибольшее сопротивление, следовательно, в иных условиях во время измерений значение сопротивления заземления будет находиться в допустимых пределах.

После проведения необходимых измерений на их основании специалисты электроизмерительной лаборатории составляют протокол замера сопротивления контура заземления, которым обычно интересуются органы Энергонадзора и пожарной инспекции.

В протоколе указывается, нет ли отклонений от требований правил технической эксплуатации электроустановок (ПТЭЭП) потребителей и правил устройства электроустановок (ПУЭ).

Он является составной частью технического отчета. В числе прочей документации в отчет входит программа испытаний и пояснительная записка.

Правилами устройства электроустановок (сокращенно ПУЭ) рекомендуется хотя бы 1 раз в год измерять переходное сопротивление контактов.

Занесение результатов измерений в протокол

Напряжение, которое подается на электрооборудование, а также удельное сопротивление почвы напрямую влияют на номинальное значение электрического сопротивления контура.

В этот период грунт имеет наибольшее сопротивление, следовательно, в иных условиях во время измерений значение сопротивления заземления будет находиться в допустимых пределах.

Так согласно существующим нормам при значении напряжения до 1000 Вольт сопротивление контура должно находиться в пределах 4 Ом, напряжению в 500 Вольт соответствует сопротивление 3 Ом.

Подключение потребителей к электрическому току обычно реализуют с помощью 3-х или 5-ти проводов.

Например, использование одной фазы предполагает как минимум наличие фазного и нейтрального проводов, а также защитного «зануления» (проводника по которому не проходит заряд).

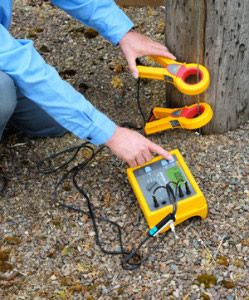

Замер сопротивления контура заземления мультиметром выполняется специалистами электроизмерительной лаборатории, у которых имеется допуск по группе безопасности и достаточный опыт.

Все результаты, включая осмотр контура и возникшие замечания по поводу проведенных измерений, отображают в специальном паспорте контура заземления.

Цена замера сопротивления контура заземления обычно составляет порядка 500 рублей.
